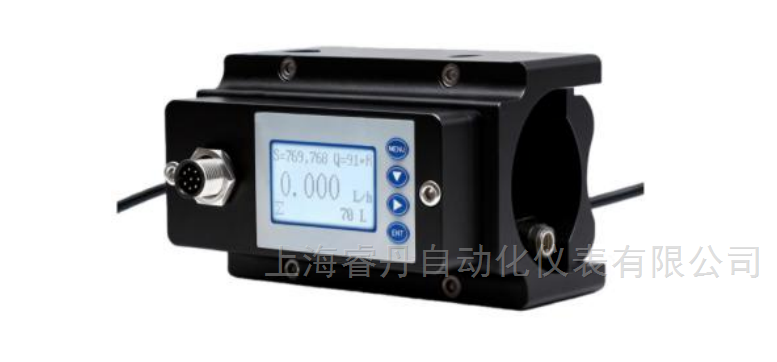

外贴式卡钳式超声波流量计

外贴式卡钳式超声波流量计是一种安装在管道上的测量设备，用于非侵入 式地测量流体的流量。它通过发射超声波脉冲，经过流体后被接收器接 收，然后计算流速和流量。该流量计的优点在于不会产生压力损失，不 需要停机安装，且对于不同的流体都能够进行准确测量。

外贴式卡钳式超声波流量计应用领域 工业流程监控：卡装式超声波流量计广泛应用于半导体、精细化工、 清 洗行业、饮料食品等工业流程中，用于实时监控液体的流量 水处理与分配：在水处理厂和供水系统中，该流量计用于精确测量 和控制水的分配，确保水质和流量的稳定性。 实验室监控：用于实验室小管径的液体流量的计量，帮助实验室进 行实验配比。 外贴式卡钳式超声波流量计测量原理 超声波流量计测量基于时差法测量，利用两个超声波传感器相向 3收 发超声波，通过观测超声波在介质中的顺流和逆流传播时差来间接 测量 流体的流速，再通过流速来计算流量。 一章 产品特点 1.1 产品优势 精度高：卡钳式超声波流量计采用数字信号处理技术，能够实 现 高精度的流量测量。 可靠性强：该流量计采用的超声波技术，具有可靠性强的 特 点，能够长时间稳定工作。 安装方便：卡钳式超声波流量计不需要停机安装，只需要在管 道 上安装即可，安装非常方便。 维护费用低：卡钳式设计使得日常维护更加方便，降低了长期的维 护成本和劳动强度。 适应性强：卡钳式超声波流量计适用于各种流体，包括腐蚀性 液 体和高温流体等，具有很高的适应性。 1.2 测量范围 流速测量范围 :卡装式超声波流量计可测量的流速范围广泛，从 低速到高速流体均可精确计量。 口径适应范围:该流量计设计灵活，能够适应不同口径的管道，从 DN10-125 的管道均可使用。 温度适用范围:流量计能在宽温度范围内稳定工作，通常适用于 -20℃至+100℃的流体温度环境。 33 1.3 精度等级 测量精度：卡装式超声波流量计的测量精度通常在±1%FS，确保 了测量结果的可靠性。 重复性：该流量计具有高重复性(0.2%)，即使在不同流量条件下， 也能保证测量数据的一致性和准确性。 1.4 工作条件 温度范围 卡装式超声波流量计能在-20℃至+60℃的温度范围内稳定工作， 适应各种环境。 压力限制 该流量计设计用于不受的工作压力的影响，确保在高压环境下准 确测量。 流体类型 适用于清洁、低粘度的液体，如水、油、有机溶液、等，不适用 于含有大量气泡或固体颗粒的流体。 第二章 技术参数 产品型号 USFM-KC 流量范围 0.1m/s~5.0m/s 准确度 DN20 以上，±1.0%（＞0.3m/s）；DN15 以下±2%； 重复性 DN20 以上，0.2%；DN15 以下，0.4% 测量管径 DN10 ~ DN653 存储功能 具有日，月，年流量累积量 模拟输出 4~20mA, 大负载 400Ω 报警输出 OCT 上下限报警功能，继电器输出(选配) 通讯接口 RS485, 支持 Modbus 通讯协议 电源 10~36VDC，＜3W 电缆长度 标准 2 米，其他长度需提前定制 键盘 四个轻触按键 语言菜单 中文显示、英文 显示 LCD 128*64 点阵显示 单位 支持公英制单位选择 Cubic ,eters(m3),Liters(L), USA Gallons(GAL), m³/h、m³/m、m³/s、L/h、L/m、 L/s，出厂默认单位为 m3/h 显示数据 瞬时流量、瞬时流速、净累积量、单次累积量、历史数据查 询 累计器 7 位流量累积器 适合管材 不锈钢，碳钢，铜管，塑料管 外壳材质 铝合金 环境温度 -20℃~60℃ 介质温度 0℃~70℃（分体可到 160℃), 需单独配置高温耦合胶 环境湿度 相对湿度 0~95%，无凝结 流量范围 0.1m/s~5.0m/s 防护等级 IP545 表 1 常用流量范围（按 .5m/s~5m/s 计算） 口径与常用流量范围表 公称口径 DN8 DNI0 DN12 DN15 DN20 理论内径(mm) 8 10 12 15 20 壁厚(mm) 2~4 2~4 2~4 2~4 2~4 按理论内径对应的 标定流量范围(m³/h) 0.09-0.9 0.14~1.41 0.20~2.0 0.3~3.0 0.57~5.7 按理论内径对应的 标定流量范围(L/min) 1.5~15 2.3~23 3.4~34 5~50 9.5-95 口径与常用流量范围表 公称口径 DN25 DN32 DN40 DN50 DN65 理论内径(mm) 25 32 40 50 65 壁厚(mm) 3-6 3-6 3~6 3~6 3~6 按理论内径对应的 标定流量范围(m³/h) 0.88-8.8 1.4~14.0 2.2~22 3.5~35 6~60 按理论内径对应的 标定流量范围(L/min) 14.6~146 23.3~233 36.6~366 58.3~583 100~ 10005 第三章 产品结构与尺寸 图 2 产品尺寸图 类别 应用口径范围 关键尺寸(mm) 重量 （kg） DN 外径 A B C D E F G 净重 USFM-KC-10 8~15 12~18 44 52 31 42 101 110 28 0.42 USFM-KC-20 15~20 18~28 44 52 31 42 101 110 28 0.42 USFM-KC-32 25~32 28~44 66 75 54 42 101 110 50 0.62 USFM-KC-50 40~50 44~64 92 101 80 42 101 110 77 0.84 USFM-KC-65 65 65~76 92 101 80 42 101 110 77 0.845 表 3 产品尺寸表 3.1 选型介绍  如何选择？ 以外径为准， 如果以内径为主，当壁厚比较厚时候，会测试不到信号。 假设外径 21，壁厚 5.5，内径 10mm，则选择 USFM-KC-20，而不是 USFM-KC-10。  推荐选择的传感器型号是选择 如果外径为 17mm， USFM-KC-10 与 USFM-KC-20 都是可以使用的， 但是优先推荐 USFM-KC-10。  USFM-KC-65 适用于 DN65 内径管道，目前壁厚最多测试到 5.5mm。 3.2 传感器安装位置 选择安装点是能否正确测量的关键，选择安装点必须考虑下列因素 的影响：满管、稳流、振动、结垢、温度、压力、 电磁干扰等。
